¿Cómo elegir el perfil de diente del disco abrasivo adecuado?

Al elegir un pulverizador de plástico, muchos usuarios se centran principalmente en la potencia del motor, el diámetro del disco abrasivo, la capacidad de la máquina y la compatibilidad del material. Sin embargo, hay otro componente central que merece igual atención: el diseño de los dientes del disco abrasivo.

La estructura del diente afecta cómo se mueve el plástico entre los discos giratorios y estacionarios, cómo se distribuyen las fuerzas de molienda y con qué eficiencia el material se convierte en polvo. Elegir el diseño de diente correcto es algo así como seleccionar el dibujo correcto de la banda de rodadura de un neumático de automóvil. El motor es importante, pero la forma en que los neumáticos hacen contacto con la carretera también determina la eficacia con la que se transfiere la potencia.

El mismo principio se aplica a los pulverizadores de plástico.

https://youtube.com/shorts/NIn02blC2Lo

¿Por qué es importante el diseño de los dientes del disco abrasivo?

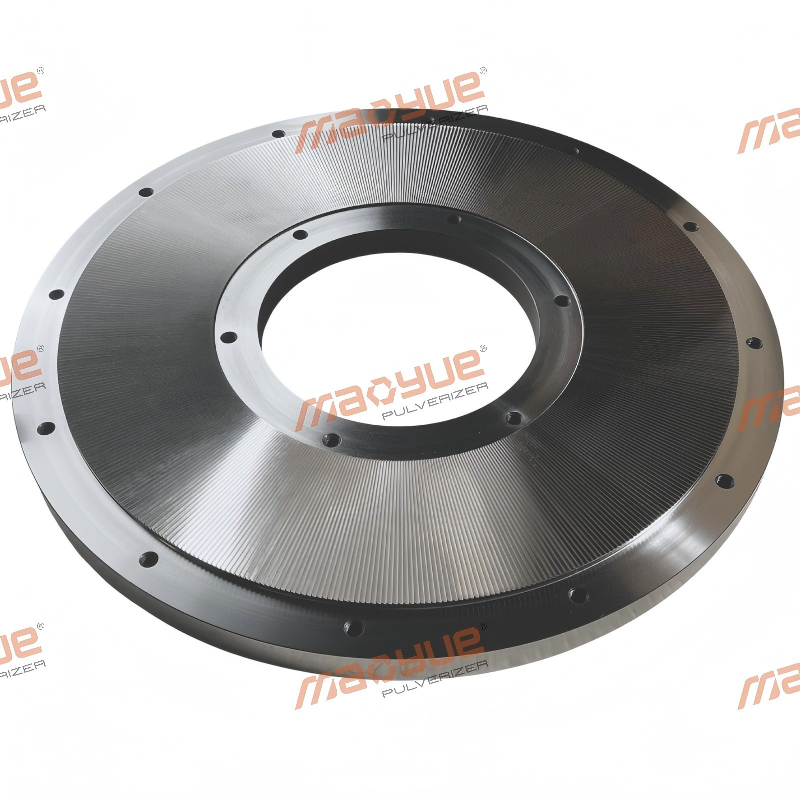

El disco abrasivo es uno de los componentes de trabajo clave directamente involucrados en el proceso de trituración de un pulverizador de plástico tipo disco, mientras que el diseño de los dientes del disco abrasivo es uno de los factores críticos que afectan el rendimiento del triturado. Cuando el disco giratorio gira a alta velocidad, las partículas de plástico ingresan a la zona de molienda y pasan a través de las estructuras dentales de los discos de molienda giratorios y estacionarios. Durante este proceso, los dientes abrasivos guían, cortan, comprimen y crean fricción contra el material.

Un patrón de dientes diseñado adecuadamente puede crear una trayectoria de rectificado relativamente estable y permitir que diferentes áreas del disco abrasivo realicen sus respectivas funciones de rectificado de manera eficiente. Si el diseño del diente no coincide con el material que se está procesando, puede causar fricción innecesaria y un mayor consumo de energía. También puede dificultar el control de la temperatura y la consistencia del tamaño de las partículas del polvo, afectando en última instancia la calidad y estabilidad del polvo final.

El papel de rechinar los dientes

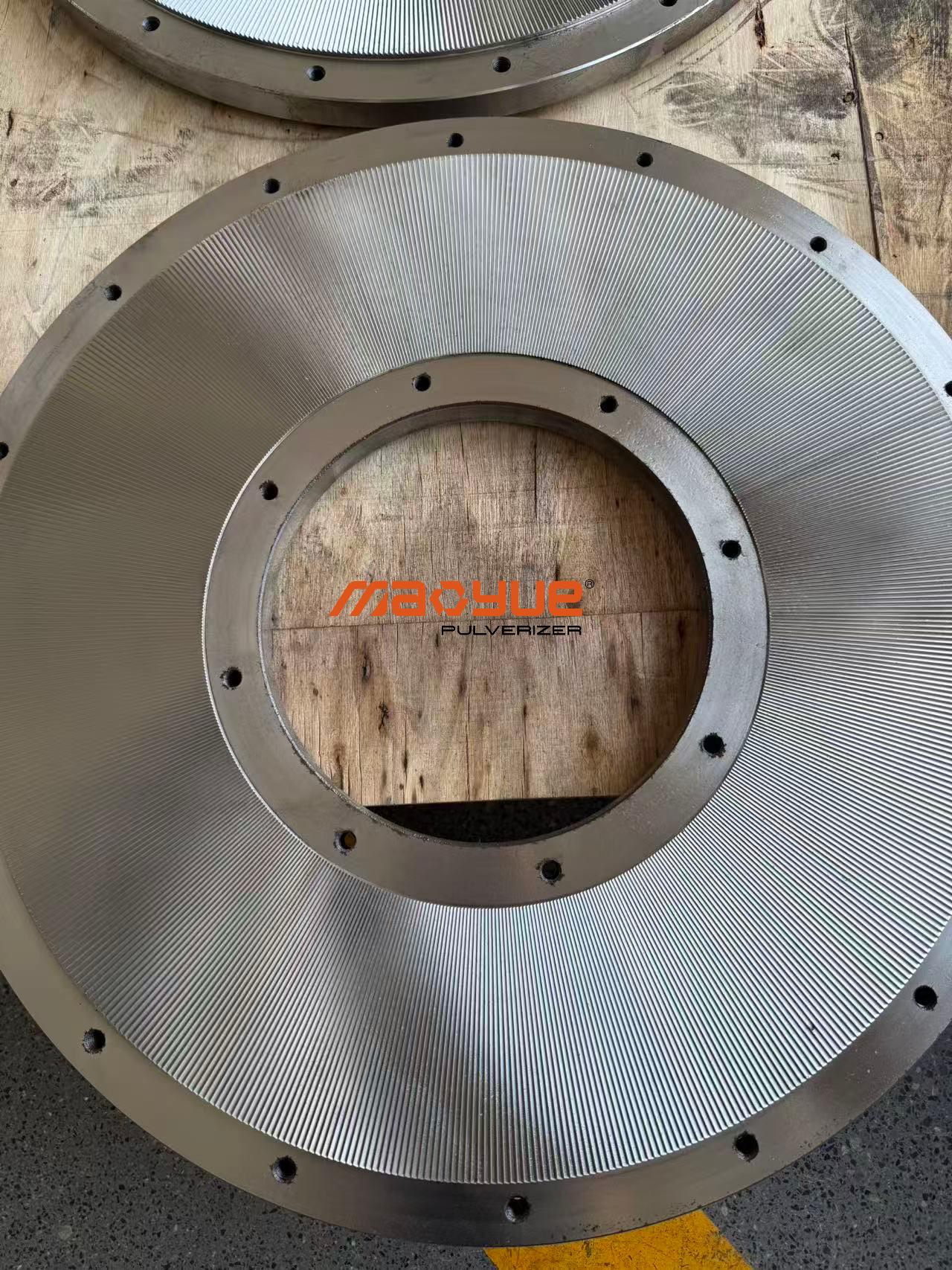

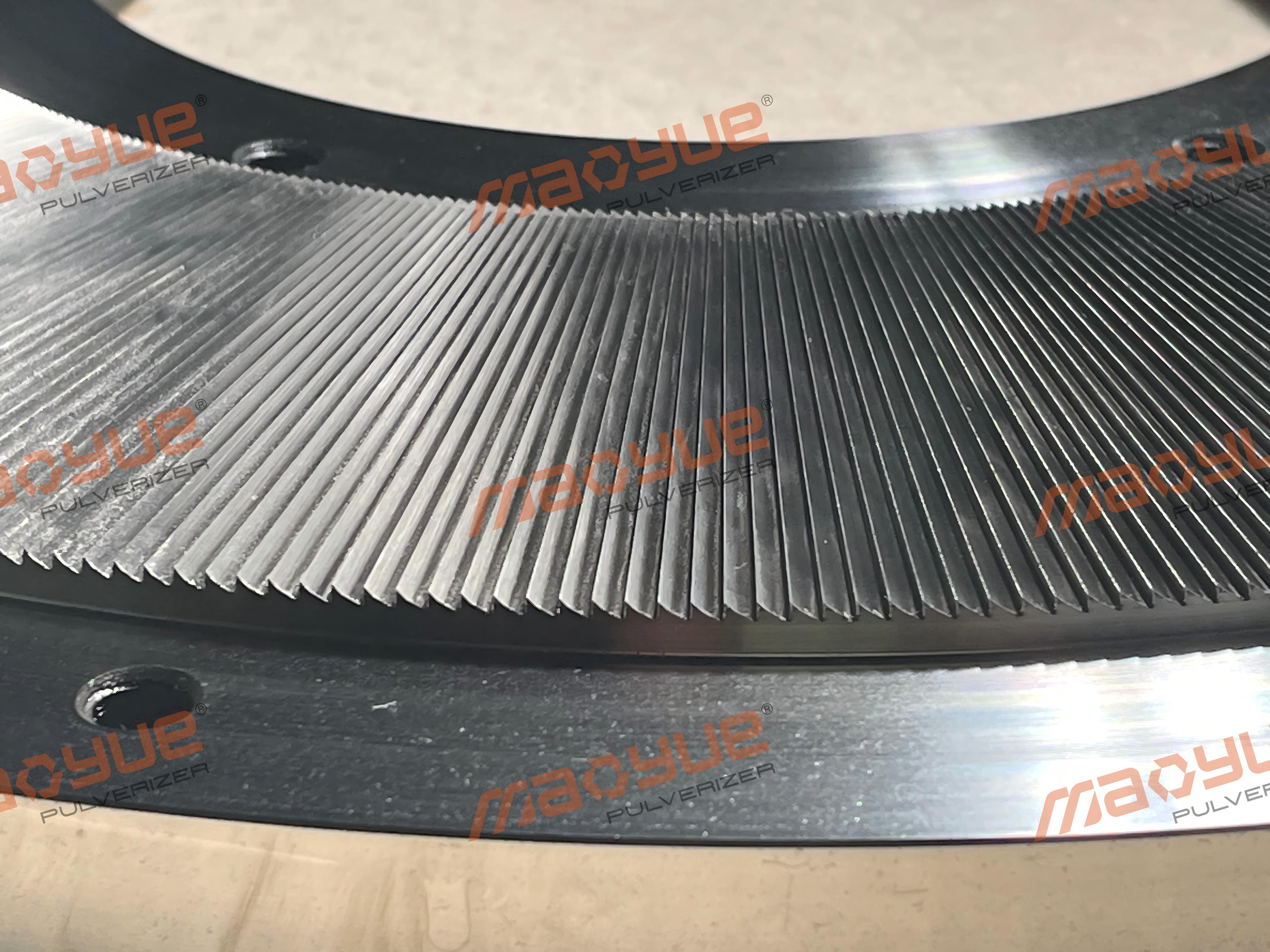

Los dientes abrasivos no son simplemente estructuras elevadas sobre un disco abrasivo de metal. Su ángulo, altura, espacio, cantidad y disposición afectan la trayectoria del movimiento y las condiciones de tensión de las partículas de plástico entre los discos de molienda, lo que a su vez influye en la eficiencia de la molienda y el tamaño de las partículas de polvo.

El disco abrasivo se puede comparar con una carretera, mientras que los dientes abrasivos actúan como un sistema de guía del tráfico. Cuando el diseño está diseñado adecuadamente, los materiales pueden pasar a través de la zona de molienda de una manera más ordenada y controlada en lugar de acumularse excesivamente en un área en particular.

¿Qué es el diseño de los dientes del disco abrasivo?

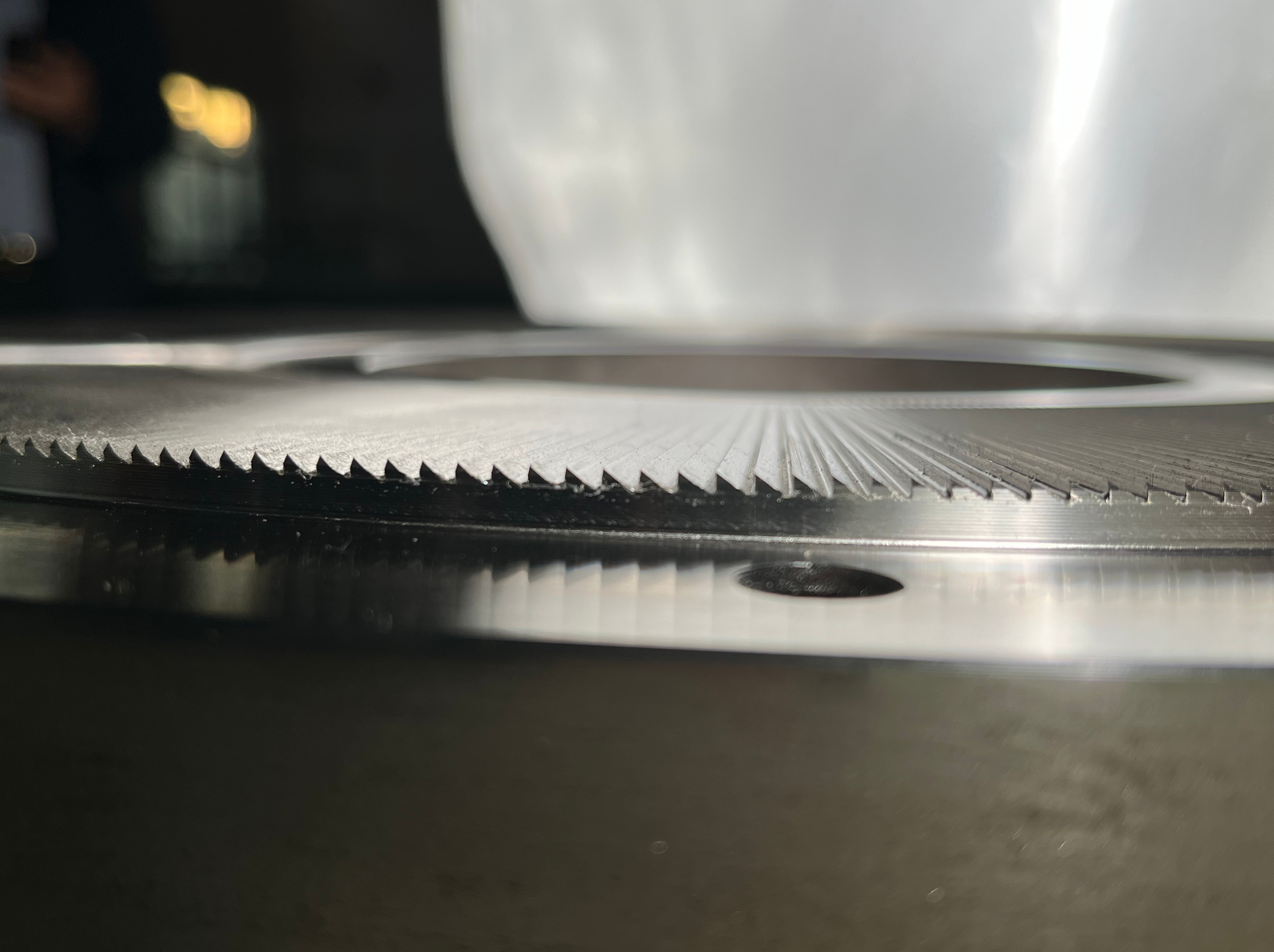

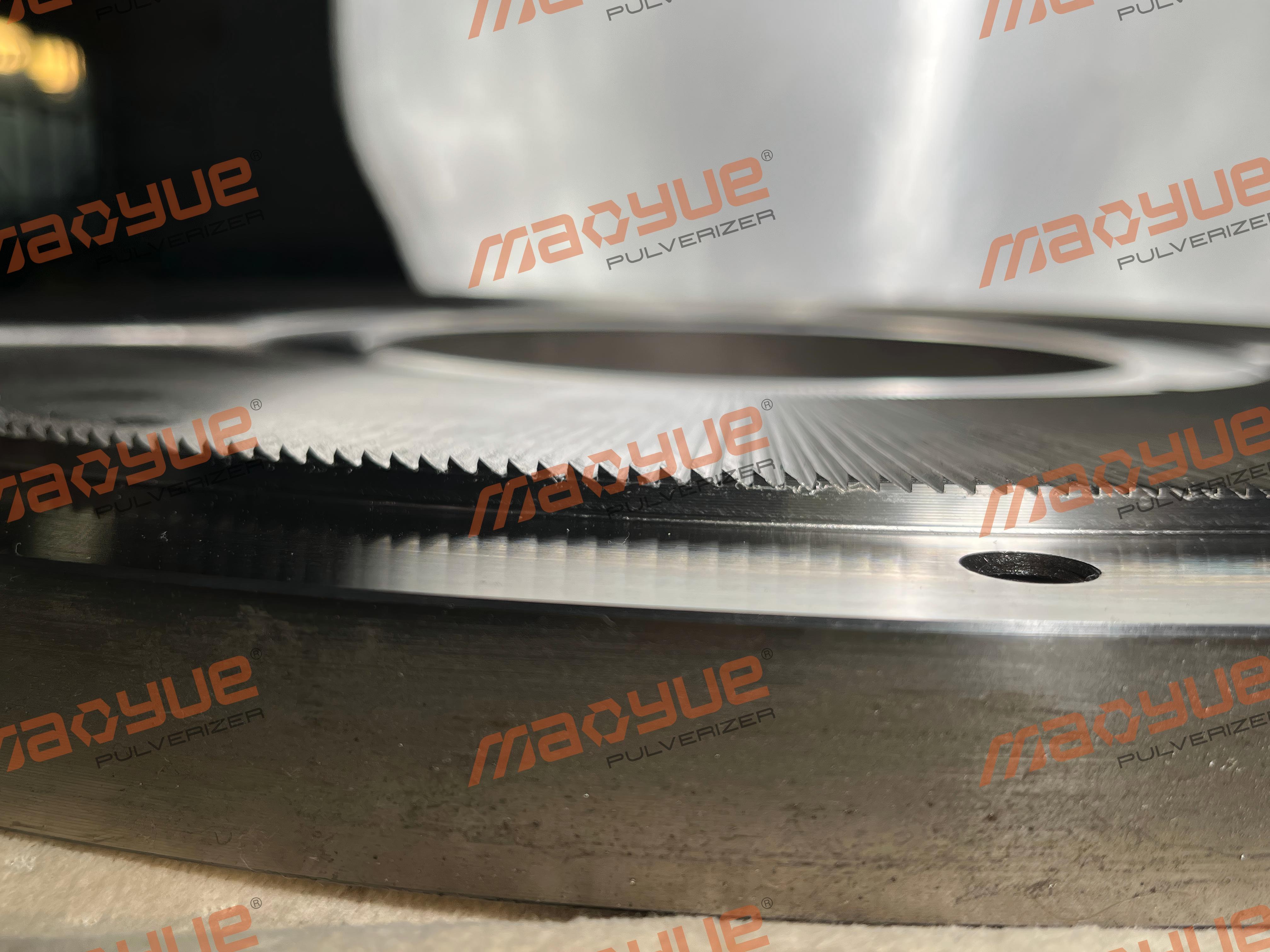

El diseño de los dientes del disco abrasivo se refiere a la estructura geométrica y la disposición de los dientes o ranuras abrasivas en la superficie de trabajo de un disco abrasivo pulverizador. Determine cómo los materiales se mueven, hacen contacto y se trituran después de ingresar al espacio entre los discos giratorios y estacionarios.

Los diferentes diseños de dientes crean diferentes rutas de flujo de material y condiciones de tensión, lo que puede afectar la finura del polvo, la uniformidad del tamaño de las partículas, la eficiencia de la molienda y el control de la temperatura.

Los diseños específicos pueden incluir dientes rectos, dientes en ángulo, patrones radiales, estructuras de dientes segmentados, diseños de dientes de doble hilera y combinaciones personalizadas desarrolladas para materiales específicos.

No existe un diseño de diente único que sea adecuado para cada tipo de plástico. Los requisitos de molienda para PVC, PE, PP, masterbatch, plásticos modificados y otros materiales no son exactamente los mismos. El diseño de diente adecuado debe determinarse según el material que se esté procesando y las especificaciones del polvo final requeridas.

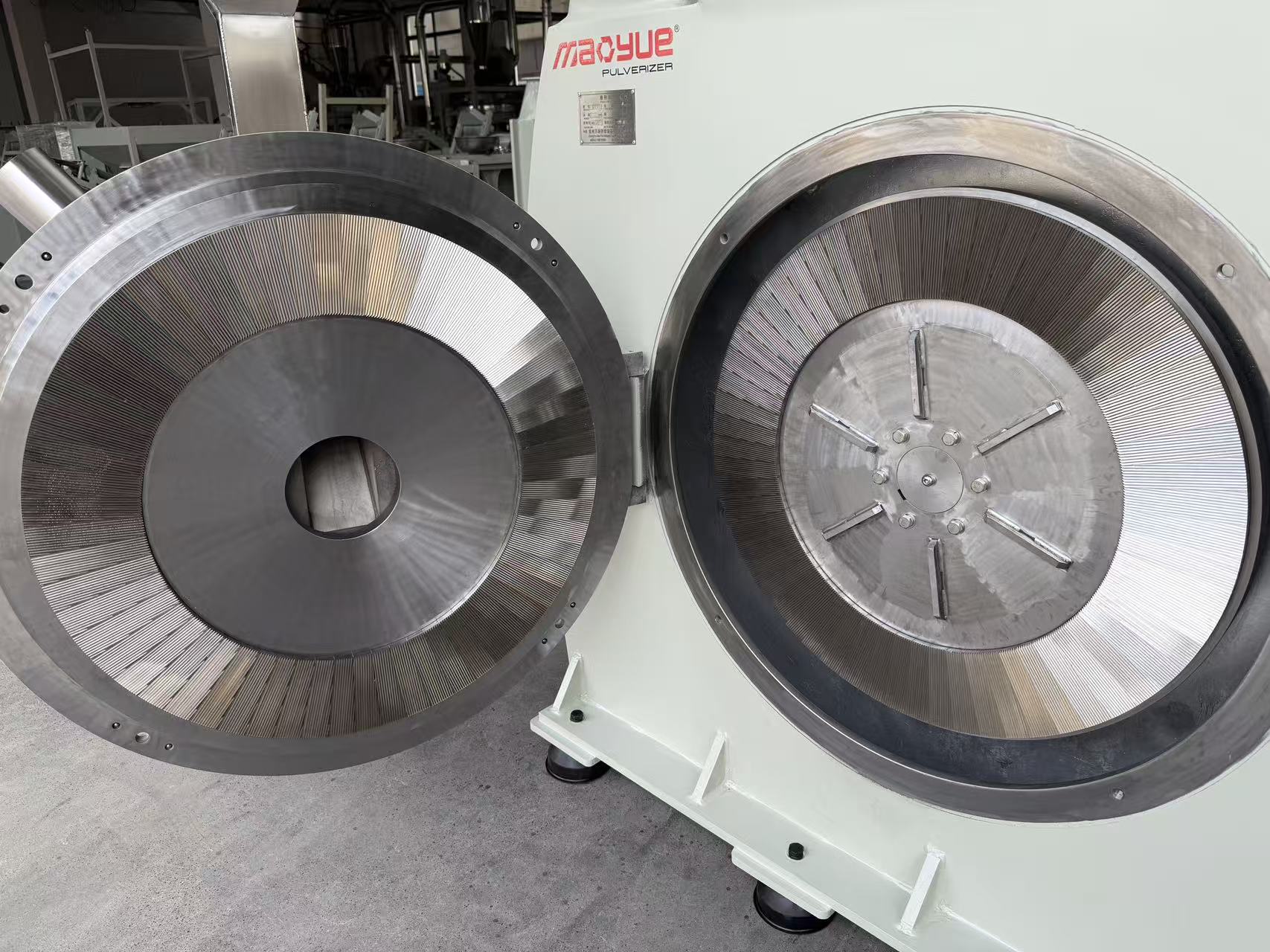

Disco estacionario y disco giratorio.

En un pulverizador de plástico, el disco estacionario permanece fijo, mientras que el disco giratorio funciona a alta velocidad. El espacio de trabajo entre los dos discos forma la zona de molienda primaria donde se procesa el material.

Después de que las partículas de plástico ingresan a esta área, son impulsadas continuamente hacia afuera por la fuerza centrífuga generada por el disco giratorio de alta velocidad y guiadas por la estructura del diente abrasivo. Al mismo tiempo, las partículas se someten a cizallamiento, compresión y fricción, alcanzando gradualmente el tamaño de partícula de polvo requerido.

Por lo tanto, el diseño del diente abrasivo no debe evaluarse independientemente de otros parámetros operativos como la velocidad del disco, la separación del disco abrasivo, la velocidad de avance y el sistema de enfriamiento. En la práctica, estos factores trabajan juntos como un sistema de molienda integrado.

Diseño de dientes y camino de molienda.

En el caso de plásticos relativamente resistentes, como PE y PP, el recorrido del material entre los discos abrasivos es especialmente importante. Su comportamiento durante el lijado difiere de los materiales más duros como el PVC.

Un patrón de dientes correctamente dispuesto puede ayudar a que el material se mueva suavemente a través de la zona de rectificado y, al mismo tiempo, reducir el tiempo de residencia innecesario. En otras palabras, un diseño dental eficaz no consiste simplemente en crear más fricción. En cambio, utilice una disposición estructural adecuada para lograr un mejor equilibrio entre el flujo de material, la intensidad de la molienda y el control de la temperatura.

Diseños comunes de dientes de discos abrasivos.

Los diferentes diseños de dientes del disco abrasivo crean diferentes rutas de flujo de material y mecanismos de molienda. En aplicaciones prácticas, el diseño de los dientes del disco abrasivo no debe juzgarse simplemente por si hay “más dientes” o “menos dientes”. En cambio, la selección debe tener en cuenta el tipo de plástico, la finura del polvo objetivo, la capacidad de producción requerida y las condiciones operativas de la máquina.

Las siguientes son varias estructuras dentales comunes utilizadas en pulverizadores de plástico.

Diseño de dientes de una sola fila.

Un diseño de dientes de una sola hilera presenta un juego primario de dientes abrasivos dentro del área de trabajo del disco abrasivo. Crea una trayectoria de molienda relativamente directa y es adecuada para aplicaciones donde las características del material y la finura del polvo objetivo están claramente definidas y no se requiere una estructura de molienda más compleja.

Sus principales ventajas incluyen una estructura relativamente sencilla y un mantenimiento conveniente.

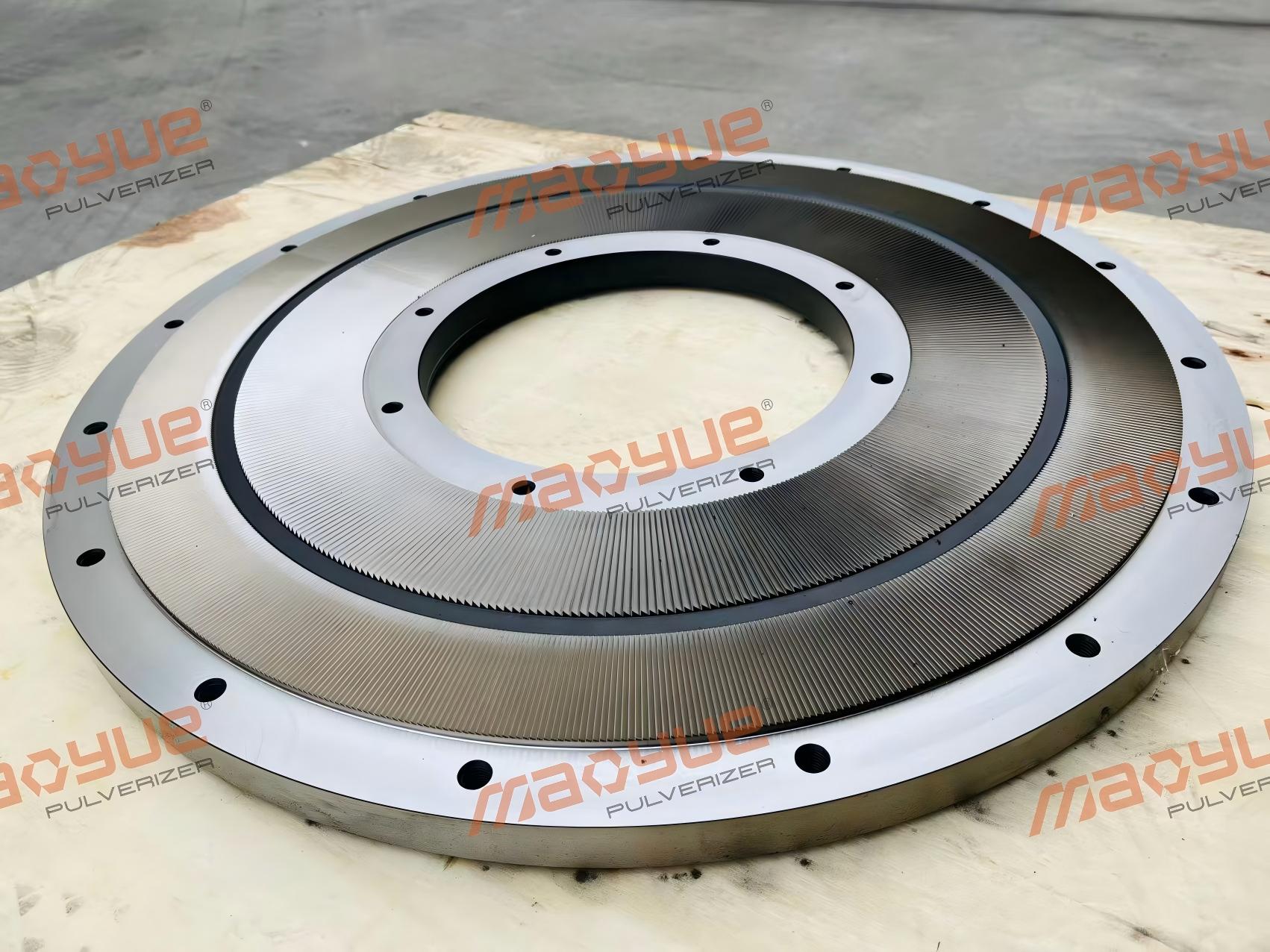

Diseño de dientes de doble fila.

Un diseño de dientes de doble hilera divide el área de pulido en múltiples secciones de trabajo. La sección puede centrarse en la entrada del material y el pulido inicial, mientras que la sección siguiente continúa el proceso de pulido para refinar aún más el material.

Esta estructura es adecuada para aplicaciones que requieren un equilibrio entre capacidad de producción y uniformidad del polvo. La clave no es simplemente agregar otra fila de dientes, sino diseñar adecuadamente el espacio entre dientes y la estructura geométrica de cada sección, permitiendo que cada área realice una función de pulido específica.

Diseño de dientes en varias etapas.

Un disco abrasivo de varias etapas divide el proceso de rectificado en varias etapas. En lugar de depender de un solo patrón de dientes para completar todo el proceso de molienda, el método de molienda se puede ajustar gradualmente desde el área de alimentación hasta el área de descarga.

Este tipo de diseño puede ser particularmente valioso para aplicaciones que requieren un control más consistente del tamaño de las partículas de polvo y el rendimiento de la molienda.

¿Cómo afecta el tipo de material a la selección del diseño del diente?

A la hora de seleccionar el diseño de los dientes del disco abrasivo, la pregunta siempre debe ser: ¿Qué material vas a esmerilar?

Los diferentes plásticos varían en dureza, tenacidad, fluidez y sensibilidad térmica, por lo que su movimiento y comportamiento de molienda dentro de un pulverizador de plástico también pueden ser diferentes.

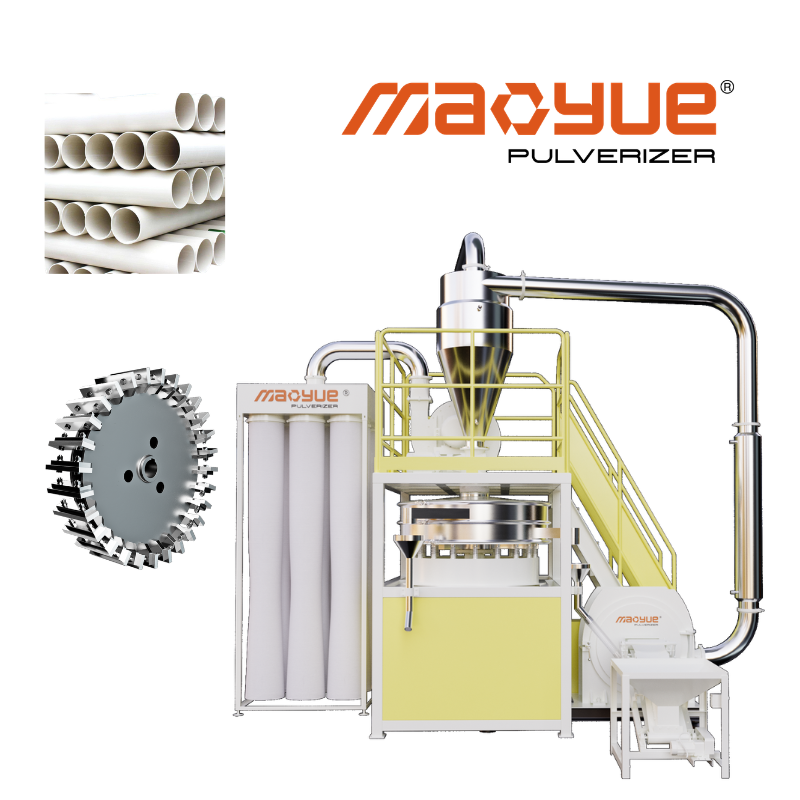

Diseño de dientes de disco abrasivo para pulverizadores de PVC.

El PVC es uno de los materiales comunes procesados por pulverizadores de plástico. Los tubos, perfiles, láminas, desechos de producción y materiales de PVC reciclados de PVC se pueden procesar para obtener polvo reutilizable mediante un sistema de pulverización.

Para el PVC rígido, el diseño del diente debe proporcionar un triturado mecánico eficaz manteniendo al mismo tiempo un tamaño de partícula de polvo relativamente estable. Por lo tanto, la estructura del disco abrasivo, el ajuste del espacio de pulido y el método de enfriamiento deben considerarse juntos en lugar de evaluar el diseño del diente de forma independiente.

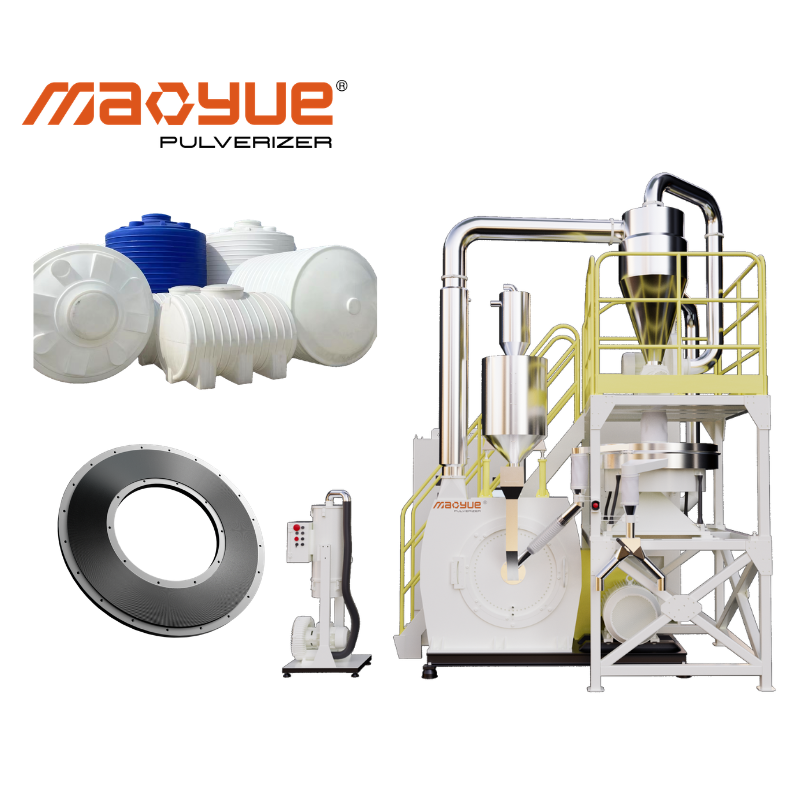

Diseño de dientes abrasivos para PE y PP

En comparación con muchos plásticos rígidos, el PE y el PP tienen mayor dureza y pueden requerir mayor atención a la acumulación de calor durante el rectificado continuo.

Por lo tanto, el diseño del diente debe ayudar a que el material se mueva eficientemente a través de la zona de rectificado evitando fricciones innecesarias. La capacidad de enfriamiento y el control de alimentación también son partes importantes del sistema de molienda general.

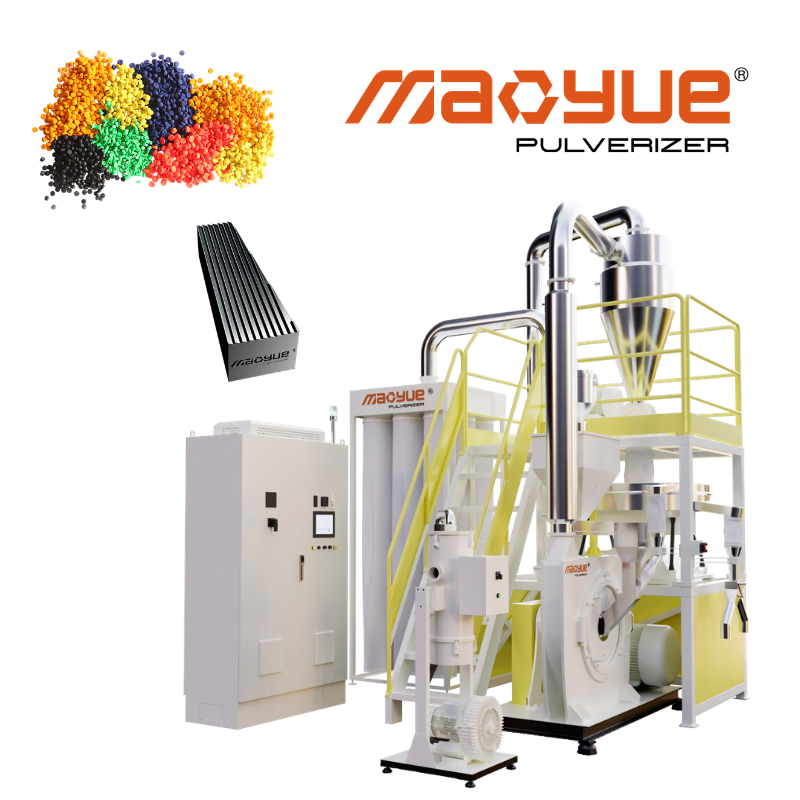

Masterbatch y Plásticos Modificados

Los masterbatch y los plásticos modificados pueden contener pigmentos, cargas, fibras u otros aditivos. Estos componentes pueden cambiar la resistencia al rectificado y las características de desgaste del material.

Por lo tanto, el diseño del diente debe seleccionarse basándose en la formulación real del material y los requisitos de procesamiento, en lugar de simplemente según el nombre de la base de plástico.

¿Cómo afecta el diseño del diente a la terminación del polvo?

Para los pulverizadores de plástico, la finura del polvo es uno de los indicadores importantes del rendimiento de la molienda. El diseño de los dientes del disco abrasivo afecta directamente la trayectoria de movimiento del material, las condiciones de contacto y el grado de molienda que experimenta dentro de la zona de molienda.

Sin embargo, el tamaño final de las partículas de polvo no está determinado únicamente por el diseño del diente. La separación del disco abrasivo, la velocidad de rotación, la velocidad de avance, la temperatura del material y el equipo de clasificación también desempeñan papeles importantes.

Si se requiere un polvo más fino, la respuesta no siempre es utilizar “dientes más afilados”. Lo que realmente hay que ajustar es todo el sistema de molienda.

Separación del disco abrasivo y geometría de los dientes

La distancia entre los discos abrasivos es la distancia de trabajo entre los discos giratorios y estacionarios. Un espacio más pequeño generalmente aumenta la intensidad del pulido, mientras que un espacio más grande permite que el material pase a través de la zona de pulido más fácilmente.

El ajuste específico depende del material que se esté procesando y de la terminación del polvo objetivo. La altura y la estructura geométrica de los dientes abrasivos también deben adaptarse correctamente al margen de separación ajustable.

¿Cómo afecta el diseño de los dientes a la capacidad de producción?

La potencia de la máquina no está determinada únicamente por la potencia del motor. Si el diseño del diente permite que el material pase eficientemente a través de la cámara de molienda, la potencia mecánica suministrada por el motor se puede utilizar de manera más efectiva.

Por el contrario, si el diseño del diente no coincide con las características del material, éste puede permanecer en determinadas zonas durante demasiado tiempo, aumentando la fricción y la generación de calor innecesarios. Esto puede afectar la alimentación continua y la eficiencia general de la producción.

Por lo tanto, al comparar diferentes pulverizadores de plástico, es mejor evaluar juntos el diseño del disco abrasivo, la potencia del motor y los resultados reales de las pruebas del material.

¿Cómo afecta el diseño del diente a la temperatura de rectificado?

Durante el proceso de molienda, la energía mecánica se convierte en deformación del material, fricción y calor. La estructura del diente afecta cómo se distribuyen estas fuerzas dentro de la zona de rechinado.

Si se consume demasiada energía debido a una fricción innecesaria, la temperatura de molienda puede aumentar y afectar el comportamiento de procesamiento de ciertos plásticos sensibles al calor.

Por lo tanto, la refrigeración por aire, la refrigeración por agua, la velocidad de alimentación y el diseño del disco abrasivo deben considerarse como un sistema integrado para lograr un mejor control de la temperatura y un rendimiento de molienda estable.

¿Cómo elegir el diseño de diente de disco abrasivo adecuado?

Elegir el diseño correcto de los dientes del disco abrasivo no es simplemente una cuestión de comparar el número de dientes o observar la apariencia del disco abrasivo. La selección debe basarse en los requisitos de producción reales. ¿Qué material está procesando? ¿Qué tan fino debe ser el polvo? ¿Qué capacidad de producción espera?

Estas tres preguntas determinan en gran medida la dirección del diseño del disco abrasivo.

Considere las características del material.

Primero, es importante comprender la dureza, tenacidad, contenido de humedad, aditivos y sensibilidad térmica del material.

También es necesario considerar cómo se comportará el material después de ingresar a la cámara de molienda. ¿Es fácil de romper o es más probable que se deforme? ¿Se ablandará fácilmente a medida que aumente la temperatura?

Estos factores son más importantes que simplemente seleccionar un disco abrasivo en función de su apariencia.

Considere el tamaño de partícula objetivo

Los clientes que producen polvo relativamente grueso no necesariamente necesitan el mismo diseño de dientes que los que producen polvo fino.

Primero se debe determinar el tamaño de malla requerido o el rango de tamaño de partículas. La estructura del disco abrasivo, el espacio de molienda, el flujo de aire y el sistema de clasificación se pueden adaptar a la especificación del objetivo.

Considere los requisitos de capacidad de producción.

Los requisitos de las aplicaciones de laboratorio, las líneas de reciclaje a pequeña escala y las líneas de producción industrial continua son diferentes.

Si la capacidad objetivo alcanza varios cientos de kilogramos por hora o más, el disco abrasivo debe evaluarse como parte de todo el sistema de pulverización en lugar de como un componente individual.

Haga coincidir el diámetro del disco abrasivo y la potencia del motor.

El diámetro del disco abrasivo, la potencia del motor, el diseño de los dientes y el espacio de pulido deben coincidir adecuadamente.

Un disco abrasivo más grande no significa automáticamente un mejor rendimiento, y un motor más grande no puede simplemente compensar una estructura abrasiva inadecuada.

En algunos casos, un sistema de molienda bien equilibrado es más significativo que simplemente aumentar un solo parámetro.

¿Por qué es importante la precisión del mecanizado?

Incluso si el diseño de los dientes del disco abrasivo está bien diseñado, una precisión de mecanizado insuficiente aún puede afectar el rendimiento real.

Para los pulverizadores de plástico de alta velocidad, las dimensiones de los dientes abrasivos, la planitud de la superficie del disco, la concentricidad y el equilibrio dinámico pueden influir en las condiciones de funcionamiento del disco abrasivo.

El mecanizado de precisión ayuda a mantener la consistencia estructural en todo el disco abrasivo, mientras que el equilibrio dinámico adecuado ayuda a reducir la vibración durante la rotación a alta velocidad.

Materiales del disco abrasivo y desgaste de los dientes abrasivos

La del material para rechinar los dientes también debe tener en cuenta la selección de resistencia al desgaste.

Los plásticos modificados que contienen fibra de vidrio, cargas minerales u otros aditivos abrasivos pueden causar un desgaste más significativo que el PE o el PVC convencionales.

Dependiendo de la aplicación, se pueden seleccionar aceros para herramientas resistentes al desgaste como DC53 y D2. Combinados con procesos de tratamiento térmico apropiados, estos materiales pueden ayudar al disco abrasivo a mantener un perfil dental relativamente estable durante operaciones de rectificado a largo plazo.

Errores comunes al elegir diseños de dientes de discos abrasivos

Un error común es juzgar la calidad de un disco abrasivo simplemente por el número de dientes abrasivos. Más dientes no significan automáticamente un mejor rendimiento de rectificado.

Otro error es copiar directamente el diseño de un disco abrasivo utilizado para un material diferente sin considerar las características específicas del material que se está procesando.

Algunos usuarios también pasan por alto la relación entre el diseño de los dientes y el sistema de refrigeración. Por último, centrarse únicamente en el precio de compra inicial e ignorar la precisión del mecanizado y los costos de mantenimiento a largo plazo puede generar problemas adicionales durante la operación posterior.

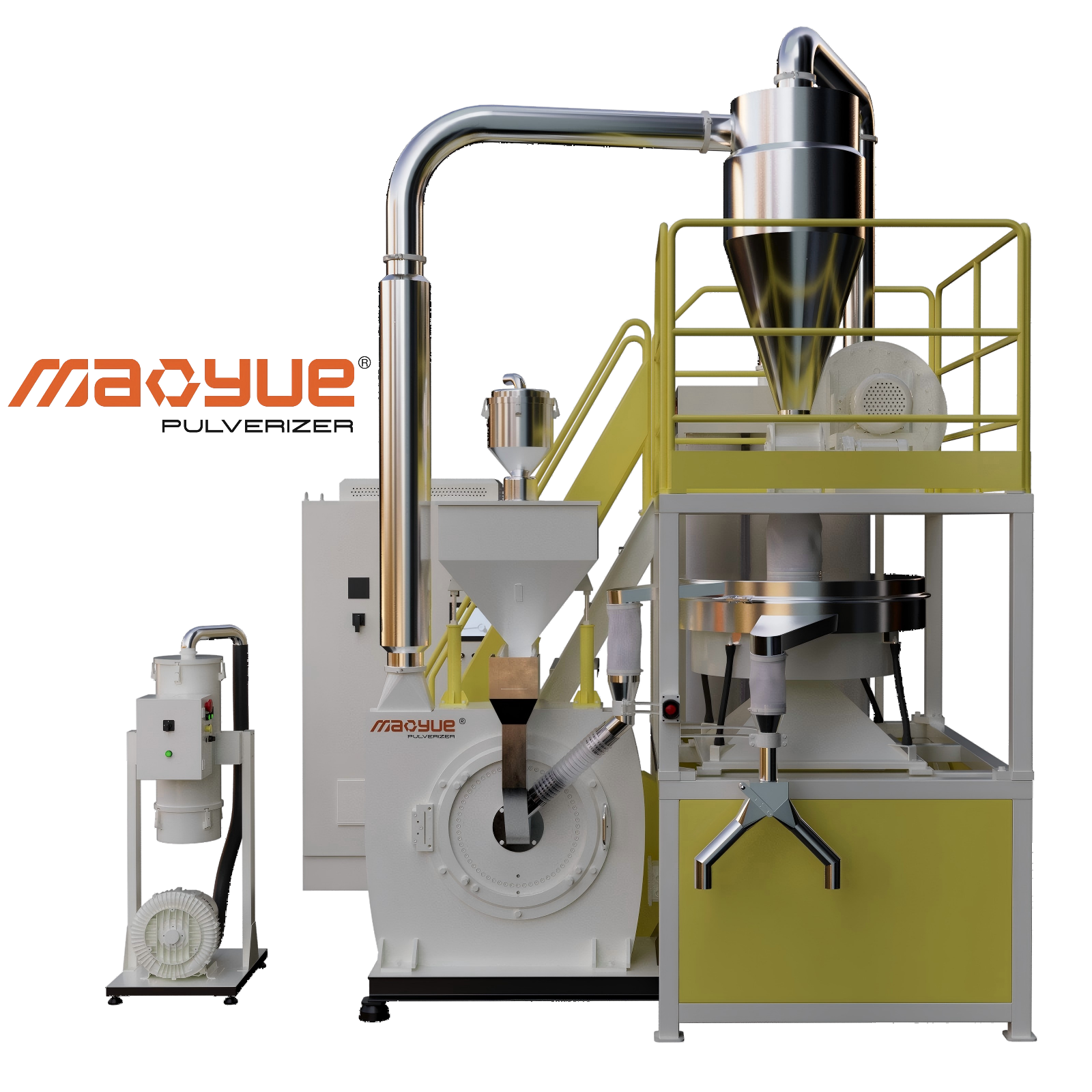

¿Cómo diseña Mao Yue los patrones de dientes de los discos abrasivos?

En Mao Yue, el diseño del disco abrasivo generalmente comienza con las características reales del material y los requisitos de producción del cliente, en lugar de utilizar un patrón de dientes fijo para cada aplicación.

PVC, PE, PP, masterbatch y plásticos modificados con diferentes formulaciones pueden comportarse de manera diferente durante el proceso de trituración. Por lo tanto, la estructura del disco abrasivo debe ajustarse según la aplicación específica.

Al diseñar un patrón de dientes de un disco abrasivo, Mao Yue considera múltiples factores, incluida la geometría del diente, el diámetro del disco abrasivo, el material del disco, el espacio de pulido, la velocidad de rotación, el método de enfriamiento y la capacidad de producción objetivo. El objetivo es lograr una combinación adecuada entre el disco abrasivo y todo el sistema pulverizador de plástico.

Al mismo tiempo, la precisión de fabricación también es una consideración importante. El mecanizado de precisión ayuda a controlar las dimensiones de los dientes abrasivos y la calidad de la superficie del disco, mientras que el equilibrio dinámico ayuda al disco abrasivo a mantener un funcionamiento estable durante la rotación a alta velocidad.

Para los clientes que necesitan reemplazar o actualizar sus discos abrasivos, este enfoque integral, desde el diseño del material y los dientes hasta los parámetros completos de la máquina, es más práctico que simplemente reemplazar el disco existente por uno que “parece más complicado”.

Resumen: Cómo elegir el diseño de diente del disco abrasivo adecuado

Entonces, ¿cómo se elige el diseño correcto de los dientes del disco abrasivo?

Comience con el material que se está procesando y luego defina el tamaño de partícula de polvo objetivo y la capacidad de producción. Después de eso, evalúe la estructura del diente de rectificado, el diámetro del disco de rectificado, la potencia del motor, el espacio de rectificado, el método de enfriamiento, el material del disco y la precisión del mecanizado como un sistema completo.

El disco abrasivo adecuado no es necesariamente el que tiene dientes o una estructura complicada. Más bien, debe ser el que coincida con las características del material y los requisitos de producción.

Cuando el diseño de los dientes, el espacio de molienda, el sistema de enfriamiento y la potencia de la máquina se coordinan adecuadamente, el pulverizador de plástico puede lograr un rendimiento de molienda más estable y producir una calidad de polvo más consistente.
